Reloj de pared

Soneria de Contera y Soneria de sierra

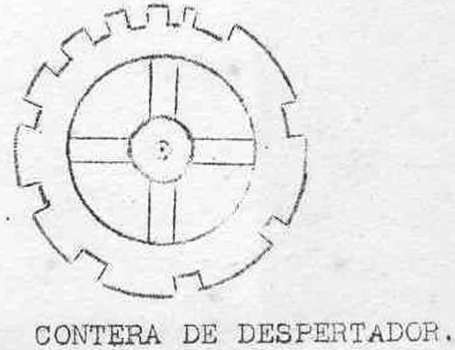

A qué llamamos contera en un reloj? Llamamos contera, a una rueda como la que veis en el grabado; la misión de ésta, es dar todas las horas, una a continuación de otra.
Los relojes sobremesa de una generación arterior a la nuestra (me refiero a esos relojes que se pueden ver en toda casa solariega, lo mismo en poblaciones que en pequeños pueblos) es el clásico reloj encerrado en una campana de cristal y que sus propietarios los guardan como reliquias de sus antepasados.

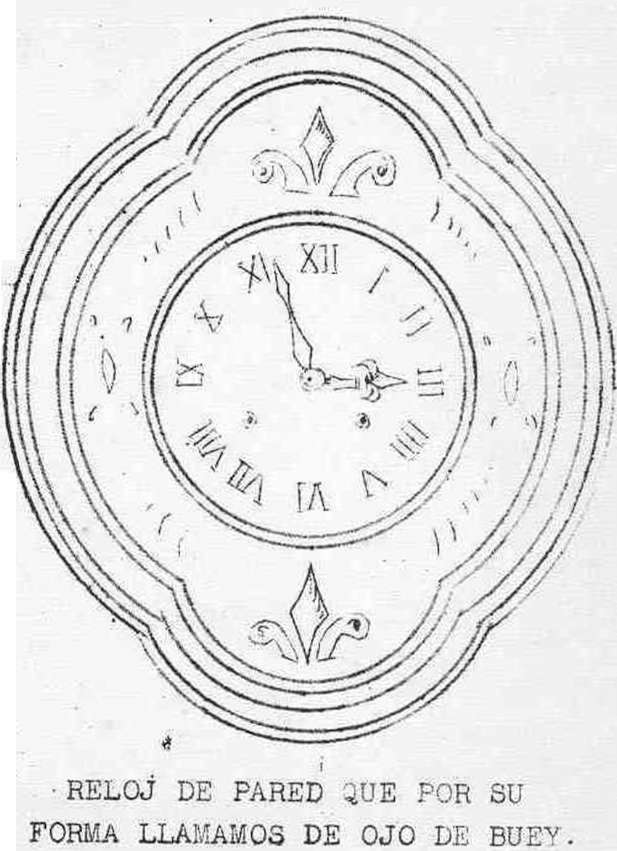

Esta clase de relojes tienen el sistema de soneria llamado de contera. Los relojes de hace 30 o 40 años, los llamados de ojo de buey y otros similares, que los distinguimos de los cuadrados actuales por su presentación, bien con pinturas brillantes o con incrustaciones de nacar, la mayor parte de ellos tienen también la sonería de tipo contera. Los hay también del tipo Morez, similar al de antesala estudiado anteriormente, con la diferencia que en vez de ser movidos por pesas, funcionan por medio de muelles reales.
Hoy en día se construyen pocos relojes con sonería de contera. Se construyen algunos como el despertador Junghans, que además de despertador da las horas.
El sistema de contera lo encontramos también en algunos relojes modernos o bien de fantasías pero de muy mala calidad; casi todos los relojes de hoy vienen construidos con la sonería de sierra.

Composicion de la soneria en esta clase de relojes

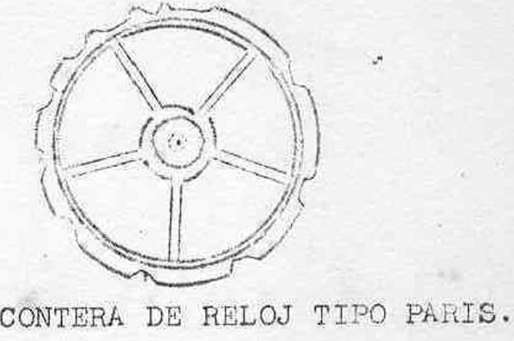

Decíamos que la contera es una rueda dentada o escalonada, cuya misión es ordenar a la sonería, haciendo que den, unos a continuación de otros: todos los toques de las distintas horas y medias. La sonería se compone de los siguientes mecanismos:
Muelle real, es el que acciona toda la sonería y va, generalmente, encerrado en un barrilete. La fuerza del muelle es sostenida por el trinquete y la distribuye al mecanismo de la sonería, por los dientes o gran rueda.
Engranando con el barrilete (gran rueda) tenemos la llamada 2ª rueda en cuya prolongación de su eje va colocada la rueda contera.

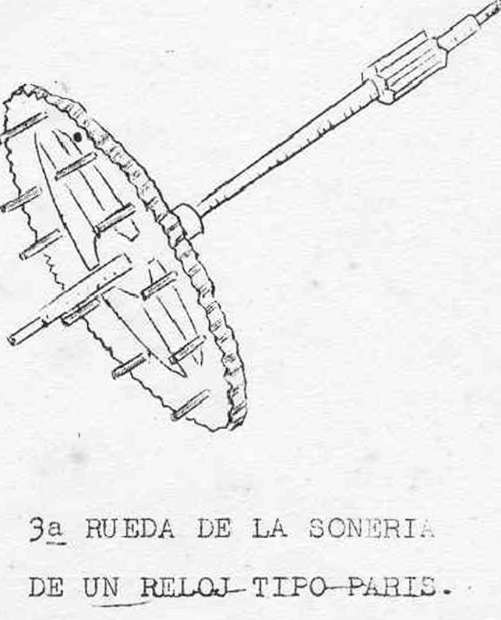

La 3ª rueda tiene unos cuantos pasadores en el cuerpo de la rueda, que son los que accionan el martillo de la sonería, estos pasadores hacen lo mismo que la estrella en el reloj Morez, estudiado anteriormente.
La 4ª rueda tiene un pasador, cuya misión es retener la sonería cuando el brazo o palanca entra en la parte baja del escalón de la rueda contera.
La 5ª rueda tiene también un pasador, igual que la 4ª, pero su misión es retener el rodaje en el momento que llamamos "preparacion" de la soneria.

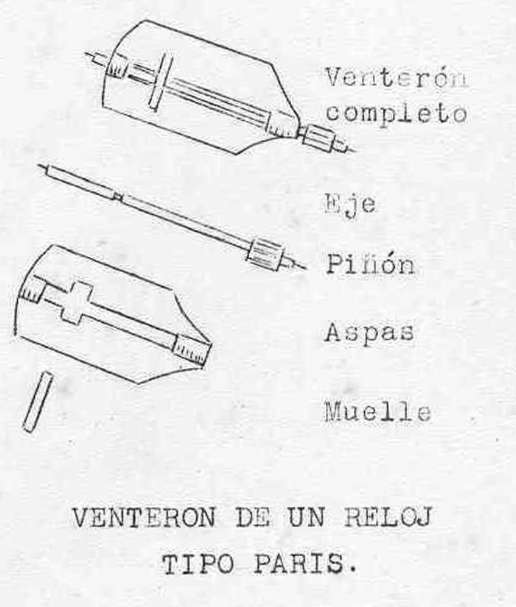

Engranando con la 5ª rueda y como final del movimiento de la sonería,tenemos al "venteron" con su correspondiente muelle de présión.

A que se llama preparacion de la soneria
La rueda minutera colocada en el eje central con su muelle o sistema de presión de agujas, en su parte interior tiene dos pasadores cuya misión es dar las horas y medias, accionando con ellos en la palanca que llamamos angulo por su forma, dando lugar a dos fases en la sonería que llamamos preparacion y disparo.

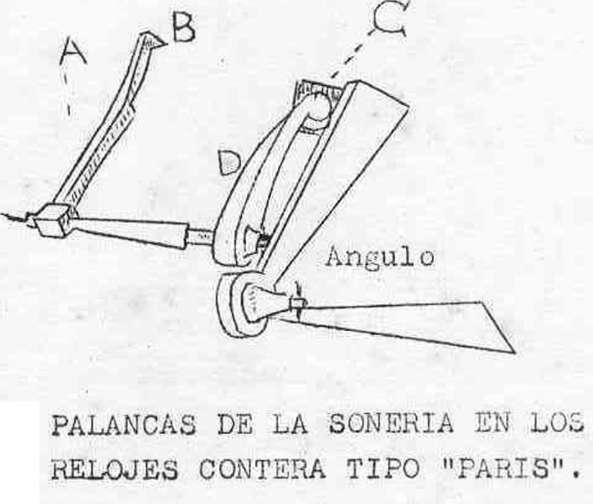

Decíamos anteriormente que cuando el brazo (dibujado en el grabade e indicado con la letra A) cae en la parte inferior de los dientes o entrantes de la rueda contera, el pasador de la 4ª rueda tropieza con la palanca (B). El ángulo empuja la palanca colocada encima de la rueda contera, dejándola suelta; claro está, que al dejarla suelta, el rodaje sigue en su marcha, pero es retenido a su vez por la uña colocada en la parte superior del ángulo (C). dando lugar, con este movimiento, a lo que llamamos preparación del reloj; cuando el pasador deja suelto al extremo del ángulo, éste cae, dando lugar a lo que llamamos salto o disparo de la soneria.

Al disparar, quedan sueltos los dos pasadores de las ruedas 4ª y 5ª, si la.uña colocada encima de la contera no sube encima del escalón, en ese caso el reloj dá solamente la.media, y al dar el siguiente disparo, para cuando la palanca quiere retener el pasador, éste se encuentra libre y sigue dando las horas hasta que la uña llegue a la parte baja de la contera, dando lugar, con ello, a los toques consecutivos de horas y medias en el sistema de la sonería de contera.
Este tipo de reloj, hoy en día casi no se fabrica, porque para el cliente tiene la dificultad de que el muelle de la sonería termina antes que el de horas, y al ponerlo de nuevo en movimiento, las campanas no corresponden a lo que marca el reloj. Ejemplo: la sonería termina la cuerda antes que el movimiento y al darle cuerda de nuevo, el reloj marca una hora, pero la sonería dará la siguiente campanada a la que dio cuando se paró. Hoy se construyen los relojes con sonería de sierra, que dá la hora siempre donde marca, aunque pare antes la sonería; en los de sierra, podemos decir, que las agujas están sincronizadas con la sonería, o sea, que dá la hora, que marca; a estos relojes de sierra se les llama también de repetición., porqua.siempre dan la ultima hora pasada.

Soltar,limpiar y reparar un reloj de tipo contera
Lo mismo que decíamos del reloj Morez, antes de extraer la máquina de la caja, miramos si hay roce de agujas sobre el cristal, roce de péndulo, suspensi rota, muelles desenganchados o rotos, etc. etc.
Si al muelle no se termina de dar cuerda nunca, es que está roto: si después de permitir darle un cierto número de vueltas, salta, tiene rotura en un extremo; si la llave del reloj de dar cuerda hace presión para un lado y vuelve atrás otra vez, es .que el muelle de trinquete o la uña del trinquete no funcionan, por rotura o defecto de las piezas mencionadas. Lo primero que hacemos después de ver estas cosas, es quitar el péndulo. Para extraer el reloj de la caja, en muchos de los relojes, basta con soltar unos tornillos colocados en la parte baja de la máquina, a derecha e izquierda. En otros relojes, para extraer la máquina de la caja, hay que extraer antes la esfera sujeta con tres tornillos muy largos, que llegan al extremo de la esfera; pero para extraer la esfera, antes es indispensable quitar las agujas colocadas, con un pasador y virola la aguja minuterata y presión la horaria.Una vez fuera los pasadores largos, sujetos con rosca uno y a presión otros sobre las patas de la esfera que asienta sobre la platina, basta con estirar hacia nosotros la esfera y queda en nuestras manos. La mayoría de estas esferas, sobretodo en.los relojes llamados ojo de buey por su forma, casi todas ellas son de una substancia que aparentemente parece mármol, pero es de una pasta entre el yeso y la cera, substancia muy quebradiza, por lo que conviene, una vez extraída la esfera, dejarla en un sitio seguro, fuera de la mesa de trabajo.Antes de soltar el reloj, no olvidarse de quitar la fuerza a los muelles.
La máquina del reloj que llamamos ojo de. buey, está sujeta a la madera de la parte de atrás del reloj, con tornillos con sus correspondientes tuercas; lo mismo la campana, generalmente formada de un alambre en espiral sujeto a una plancha do hierro fundido, va sujeta a la caja por dos o tres tirafondos: pero para la limpieza del reloj no hace falta quitar esta campana de la caja, se puede limpiar estando colocada.
El reloj está formado por dos platinas unidas por brazos y estos brazos están sujetos, bien con pasadores o con tornillos.

Soltar un reloj de sobremesa antiguo

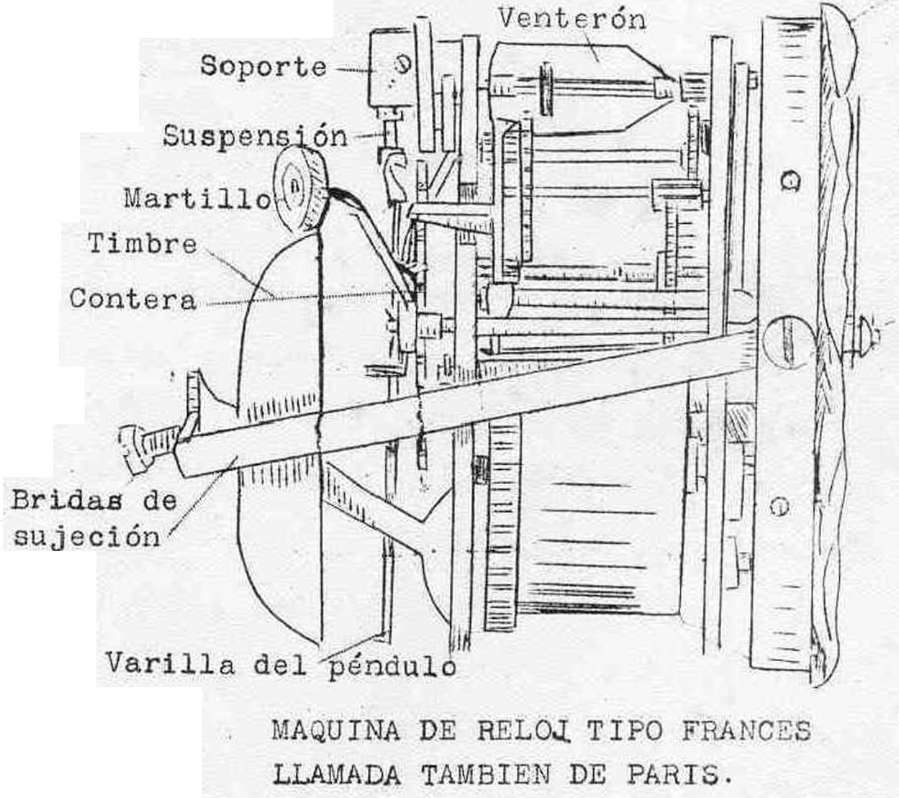

Las máquinas de estos relojes están sujetas, generalmente, por unas bridas que salen del soporte de la esfera y terminan con dos tornillos que aprisionan a ésta en la parte trasera; para extraer la máquina, basta con soltar estos tornillos, y sale la máquina por la parte de la esfera; no olvidarse de quitar, como en todo reloj, el pendulo.

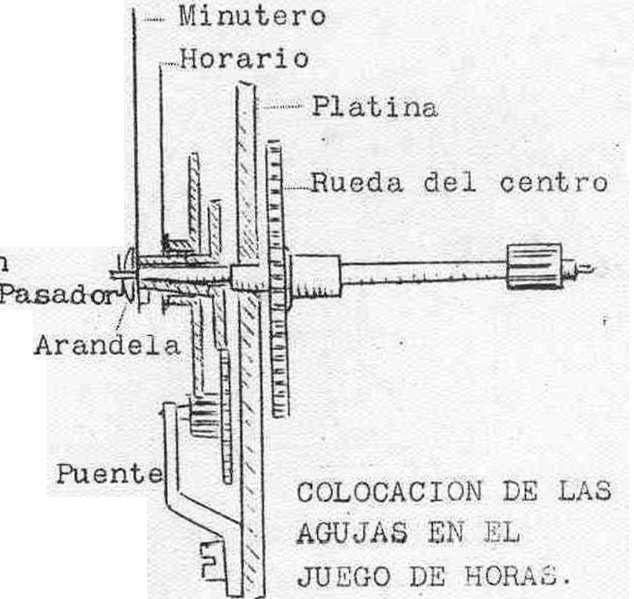

La esfera va sujeta con unos pasadores, generalmente tres; como siempre quitamos antes las agujas, sujetas, con un pasador la minutera y a presión, como en casi todos los relojes, la horaria.
Cerciorarnos si queda fuerza en.los muelles, una vez que tengamos la máquina en nuestra manos, también conviene, antes de seguir adelante, soltar el áncora, el cual, se extrae sin soltar las platinas, porque para esta pieza hay un soporte aparte, sujeto con un tornillo, y quitando éste, queda el áncora suelta. Por la parte de la esfera quitamos el juego de horas, soltando el soporte, que va sujeto con un tornillo. El movimiento de estos relojes, está formado por las siguientes ruedas: primero tenemos la gran rueda del barrilete; en medio de la del centro y la gran rueda, está la 2ª rueda o intermedia, por lo tanto el reloj tiene cuerda para ocho días. Después de la rueda del centro, tenemos la 4ª rueda, que a su vez, engrana con la rueda de escape, y por fin, el ángulo con su tenedor, que da impulso al péndulo. Todus estas ruedas que componen el movimiento, son fácil de conocer, porque van de mayor a menor; las de la soneria, casi todas llevan pasadores, menos la gran rueda, o sea el barrilete.Su colocación tampoco ofrece dificultad, porque basta con colocar en su sitio el barrilete correspondiente a cada mecanismo del reloj y estos barriletes, como es natural, lo mismo que el eje del juego de horas, deben ir por la parte de la esfera y después no hay mas que seguir, rueda con piñón, rueda con piñón, hasta llegar al fin del rodaje. Por un lado extraemos los pasadores del brazo del martillo y sujeción de la rueda contera y por la parte de la esfera, quitamos el pasador que sujeta el ángulo y el de la palanca (D); ver la fig-1.
En la misma parte anterior y colocadas con tornillos, tenemos las pizas del trinquete, compuestas por rueda, uña. y muelle de trinquet,la uña sujeta con un tornillo bulon, o sea, un tornillo con parte lisa y parte de rosca, que tiene la deja con juego la uña para poder cumplir su cometido de dejar pasar para un lado la rueda y retenerla al otro. Conviene fijarse en el eje donde va el martillo; tiene dos pasadores, uno corto con canalillo, donde acciona un mulle, para darle al martillo mayor fuerza; el otro pasador más largo, tropieza con los pasadores de la 3ª rueda, accionando de esta manera el martillo,al girar esta.
Una vez efectuadas estas operaciones en el reloj, quitamos los pasadores que sujetan las platinas, y nos queda en nuestras manos el reloj completamente suelto. Al tener el reloj suelto y antes de mezclar las piezas, cerciorarnos si cada barrilete de la cuerda, lo mismo que su eje y tapa, lleven un punto, una raya o la letra M. en el movimiento, y dos rayas, dos puntos o la letra S. en el mecanismo de la sonería; con la misma señal marcamos el muelle, si no la tuviera. La tapa del barrilete también tiene sus señales o guías para su entrada en el barrilete.

Limpieza del reloj
Antes de proceder a la limpieza de las distintas piezas, debemos mirar el estado en que se encuentran los muelles, y para ello, hay que extraer la tapa del barrilete dando un ligero golpe en el eje del barrilete, por el lado opuesto al cuadrado; entonces, la tapa del barrilete salta, quedando a la vista el muelle; si el acei-te del muelle está todavía en buen estado, no hace falta soltar el muelle, sobre todo cuando sé vea que el reloj ha sido reparado recientemente. Es recomendable, sin embargo soltar siempre el muelle del barrilete y por ello, explico a continuación una forma de extraerlo.

Extraccion del muelle del barrilete
Para extraer el muelle de un barrilete, primero quitamos la tapa; como es natural; el eje del barrilete sale, haciéndole girar ligeramente en sentido contrario a donde marcha. Una vez el barrilete de esta manera, lo sujetamos en la mano izquierda, ayudados de un trapo; cogemos con la punta de un alicate, en la mano derecha, el interior del muelle, estirándolo hacia fuera;convoene sujetarlo con otro trapo.En esta operación es conveniente tomar todas las precauciones, pues en un descuido el muelle puede saltar y ocasionar heridas, sobre todo tratándose de relojes grandes en los que los muelles son muy potentes;por esto vamos sacándolos poco a poco, teniendo cuidado de no torcerlo, y una vez que ha llegado el muelle al final damos a éste un pequeño movimiento hacia atrás, para que salga del gancho del barrilete; a de tenerse cuidado de no romnper el final del muelle, que es la parte más débil de éste por estar templado, lo mismo que su otro extremo interior. Una vez extraido el muelle, lo limpiamos,como las demás piezas, con gasolina y se seca cuidadosamente; incluso secarse las manos si por cualquier causa, sudor, etc. Esta precaución se debe tener siempre que se monté un muelle en cualquiera al reloj.

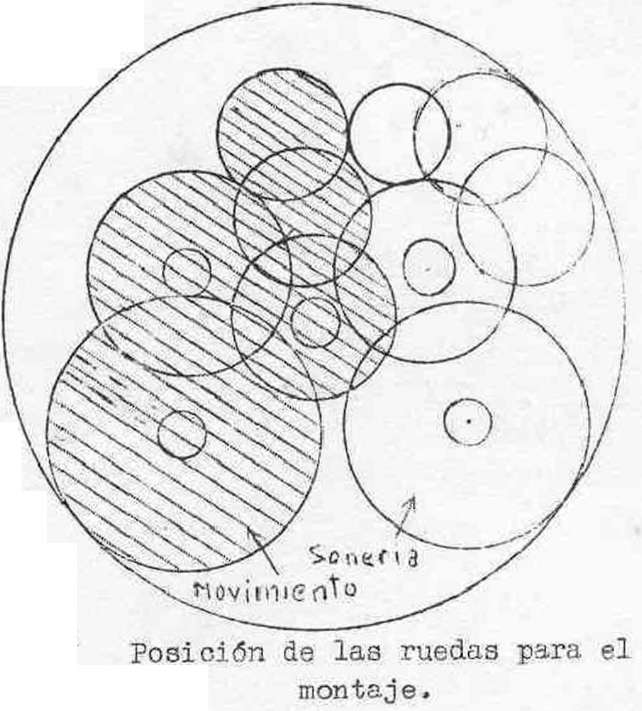

El procedimiento que empleamos para limpiar el reloj de este tipo, es el mismo que el que empleábamos para la limpieza del reloj Morez, únicamente, que las piezas de este reloj son más delicadas y hay.que tener más cuidado con ellas. Una vez limpio el reloj, arreglados los centros, pulidos los pivotes, repasada el áncora, que generalmente es de mucha anchura para poderla cambiar de posición como decíamos en el reloj Morez, procedemos a su montaje, teniendo en cuenta lo expuesto en capitulos anterioras.
